色差仪是以色度学为基础，而研制的光电仪器，因此其在测量颜色时，必须以色度学规定的色度系统为基础，以此对颜色进行定量的测量与描述。本文对色差仪颜色测量常见色度系统的类型做了介绍，对颜色测量知识感兴趣的朋友不妨了解一下！
CIE1931XYZ色度系统由CIE1931RGB 色度系统线性转换而来，避免了CIE1931RGB色度系统计算颜色三刺激值时出现负值的问题，并进而可计算出CIE1931XYZ色度系统中的光谱三刺激值x（λ）、y（λ）和z（λ），并将对应的三条曲线称为“CIE1931XYZ标准色度观察者光谱三刺激值”。
该组数据主要适用于2°视场的中央视觉观察条件。若定义新的色品坐标x、y、z为：

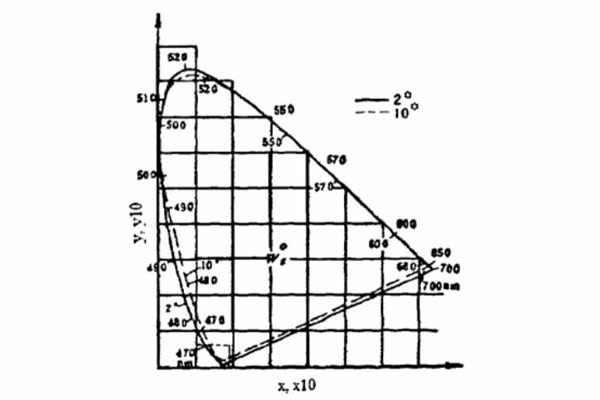

则可得到CIE1931XYZ系统的色品图，如下图中实线所示。
由于CIE1931 XYZ标准色度系统仅适用1°-4°的观察视场范围，而当视场增大到4°以上时在波长为380-460nm光谱区内x（λ）、y（λ）和z（λ）的数值偏低，于是为了适应大视场颜色测量的需要，CIE于1964年推荐了一组“CIE1964补充标准色度观察者光谱三刺激值”数据，也称为10°视场X10Y10Z10色度系统，如上图中虚线所示，图中WE点代表等能白光的色品坐标，即x10E=0.3333，y10E=0.3333，z10E=0.3333，WE也是CIE1931和CIE1964两幅色品图上唯一完全重合的点。
CIE1976L*u*v*颜色空间以明度L*，色品坐标u*、v*为三维直角坐标，也称为CIELUV颜色空间，主要用于加混色的表示和评价，关系式为：
式中，X、Y、Z为颜色样品三刺激值，u'、v'为样品色品坐标，而u0'、v0'为照明体的色品坐标，X0、Y0、Z0为CIE标准照明体照射在完全漫反射体上对人眼的三刺激值，即有Y0=100，△E*uv为对应色差。
CIE1976L*a*b*以明度L*和色品坐标a*、b*为三维坐标，主要用于减混色的表示和评价，也称为CIELAB颜色空间，计算公式为：
式中X、Y、Z，X0、Y0、Z0含义与L*u*v*颜色空间的关系式一致，△E*ab为对应色差。
