多功能测试组件

时间:2019-10-30 点击:176
多功能测试组件
多功能测试组件

使用范围:可用于测试液体试剂、酱状物(如番茄酱、涂料)、粉末(如咖啡)等。

一、 组件结构

如图1中所示,多功能测试组件的结构如下:

(1)基座、(2)基座挡板、(3)方形积分器、(31)方形积分器测量口、(4)比色皿、(5)盖板、(6)推板、(7)螺丝。

 NH310色差仪与多功能测试组件的配合

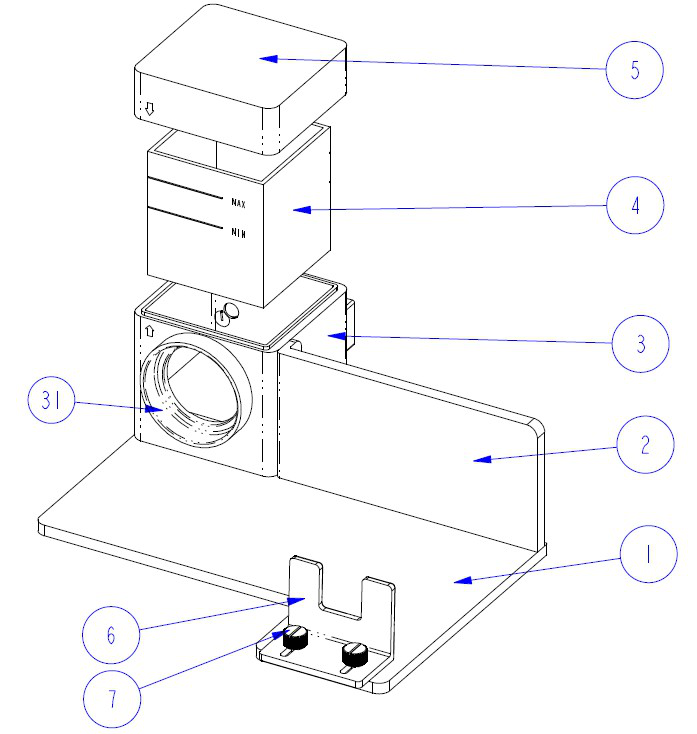

图1  多功能测试组件结构

二、使用方法

如图2,3多功能测试组件的使用方法如下:

1、将NH310色差仪按照如图2放置好,其中,NH310的测量端口要与(31)方形积分器测量口对接好,如图3所示,然后将(6)推板顶住NH310色差仪,拧紧7螺丝,检查NH310色差仪是否松动,如果松动,请务必再次拧紧(7)螺丝。

2、将(4)比色皿,装入(3)方形积分器。(4)比色皿有两个磨砂面,拿(4)比色皿的时候请只接触这两个磨砂面;另外,有两个透明面,上面刻有“MAX”、“MIN”字样,请将其中一面对着31方形积分器测量口,如图2所示;

3、将(4)比色皿装入(3)方形积分器后,盖上(5)盖板,(5)盖板上有一个箭头图标,(3)方形积分器上有一个相同的箭头图标,请确保两个箭头图标位置一致,如图3所示。
完成以上步骤后,即可启动NH310色差仪进行测量。


多功能测试组件结构

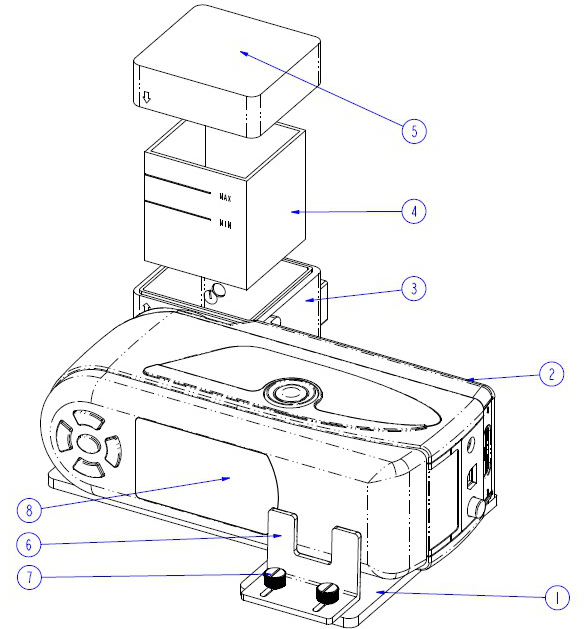

图2 NH310色差仪与多功能测试组件的配合

 NH310色差仪与多功能测试组件的配合

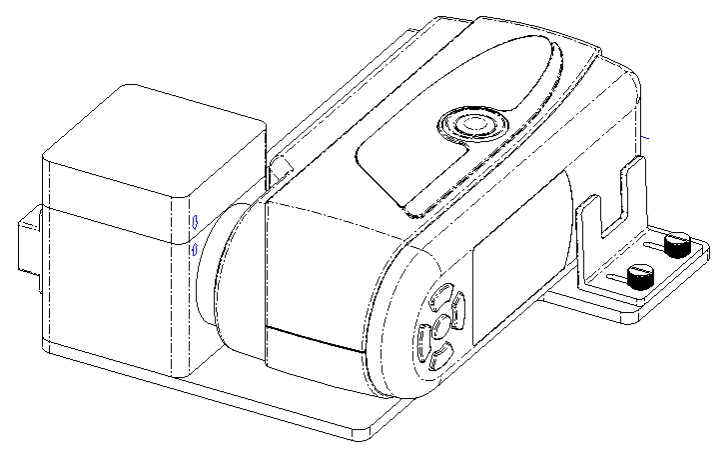

图3  NH310色差仪与多功能测试组件的配合

三、注意事项

1、保持(3)方形积分器中的整洁,防止弄脏;多功能测试组件使用完毕后,把(5)盖板盖上,保持3方形积分器封闭;

2、防止(4)比色皿两个透明面刮伤、弄脏,使用前、后均保持(4)比色皿内、外面清洁。

3、装入(4)比色皿的待测物品的量务必在“MAX”和“MIN”的划线之间。

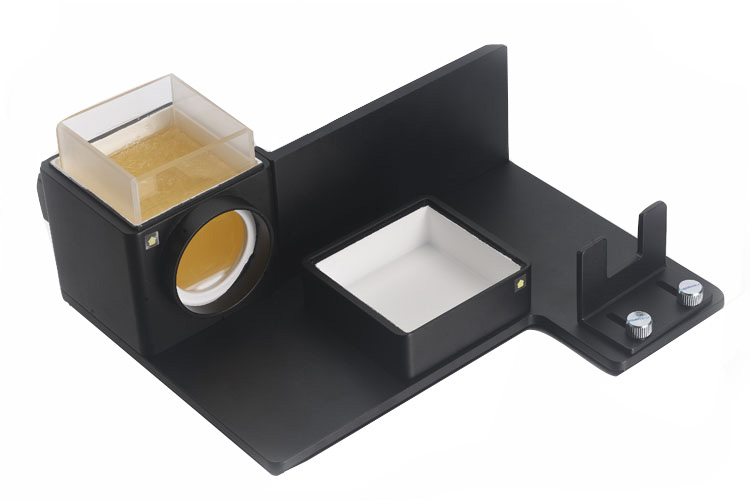

多功能测试组件实拍图

多功能测试组件实拍图
